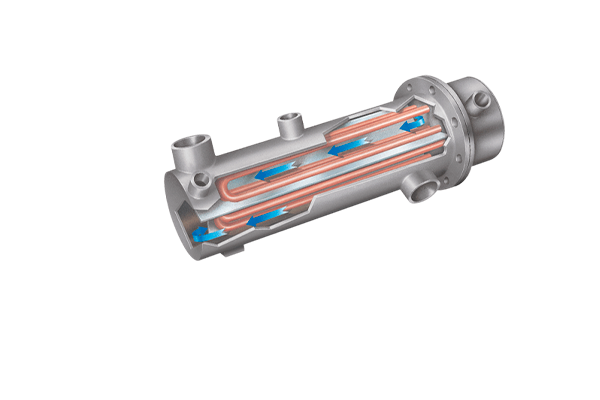

Нагревательные элементы для взрывоопасного производства

Что такое взрывозащищенные нагреватели

Взрывозащищенные нагреватели — это специализированное промышленное оборудование, предназначенное для безопасного нагрева сред и объектов во взрывоопасных зонах, где возможно присутствие газов, паров нефтепродуктов, химических веществ или пыли. Их ключевая задача заключается в предотвращении любого источника воспламенения за счет конструктивных решений, исключающих контакт нагревательных элементов с окружающей взрывоопасной средой.

Основой безопасности таких устройств является герметичная конструкция, в которой внутренние электрические компоненты изолируются от внешней среды с помощью компаундных заливок и защитных оболочек. В зависимости от модели толщина защитного компаунда варьируется: в стандартных зонах она составляет не менее 1 мм, а в наиболее критичных местах, например в области ввода кабеля, может достигать 3 мм. Это снижает риск проникновения влаги, агрессивных веществ и газов внутрь корпуса.

Дополнительно устройства оснащаются системами защиты от аварийных режимов работы. Встроенные предохранители предотвращают повреждения при коротком замыкании, а температурные датчики и электронные контроллеры позволяют поддерживать заданный тепловой режим, исключая перегрев.

Современные модели часто интегрируются с цифровыми системами управления, что дает возможность точно настраивать параметры нагрева и автоматизировать работу оборудования в зависимости от технологического процесса.

Основные требования к эксплуатации взрывозащищенных нагревателей

Эксплуатация оборудования во взрывоопасных зонах регулируется строгими нормами, включая стандарты ATEX, IECEx и ГОСТ. Эти требования направлены на минимизацию риска аварийных ситуаций и обеспечение стабильной работы оборудования.

Одним из ключевых факторов является полная герметичность корпуса. Все соединения, вводы кабелей и технологические отверстия должны быть защищены от проникновения взрывоопасных смесей и влаги.

Материалы изготовления подбираются с учетом устойчивости к коррозии, высоким температурам и химически агрессивным средам. Чаще всего применяются нержавеющие стали, специализированные сплавы и термостойкие полимеры.

Особое внимание уделяется системам защиты: оборудование должно автоматически отключаться при перегреве, скачках напряжения или других аварийных режимах. Это существенно снижает вероятность возникновения опасных ситуаций.

Особенности взрывозащищенных нагревателей

Взрывозащищенные нагреватели применяются на объектах нефтегазовой, химической, энергетической и перерабатывающей промышленности. Их использование регламентируется международными стандартами безопасности, поскольку работа в потенциально взрывоопасной среде требует строгого контроля всех технических параметров.

Ключевой особенностью является сочетание механической прочности, термостойкости и полной герметичности. Конструкция разрабатывается таким образом, чтобы исключить искрообразование и перегрев даже при длительной эксплуатации.

Также важную роль играет устойчивость к внешним воздействиям: вибрациям, перепадам температур, агрессивным химическим средам и высокой влажности. Это позволяет использовать оборудование в сложных климатических и производственных условиях без потери эффективности.

Классификация взрывозащищенных нагревательных элементов по конструкции

Виды взрывозащищенных нагревательных элементов

Фланцевые взрывозащищенные нагреватели

Фланцевые нагреватели представляют собой конструкцию из одного или нескольких трубчатых электронагревателей, закрепленных на общем фланце. Такие нагреватели используются преимущественно для нагрева воздуха в местах с повышенным уровнем опасности возникновения чрезвычайных ситуаций. Они отличаются высокой степенью защиты, что обеспечивает надежную работу в условиях повышенной влажности и запыленности. Фланцевые нагреватели широко применяются в нефтегазовой, химической и пищевой промышленности, где требуется точный контроль температуры и безопасность эксплуатации.

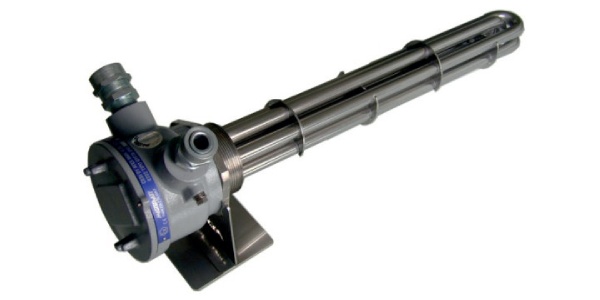

Фланцевый взрывозащитный нагреватель

Фланцевые погружные взрывозащищенные нагреватели

Фланцевые погружные нагреватели состоят из одного или нескольких трубчатых элементов, соединенных в единую систему, что обеспечивает равномерный нагрев среды. Они исключают риск перегрева материала, что делает их идеальными для использования в резервуарах, магистралях, проточных сосудах и системах защиты от замерзания. Такие нагреватели часто применяются для поддержания температуры вязких жидкостей, таких как масла, мазут или химические растворы, в условиях взрывоопасных зон.

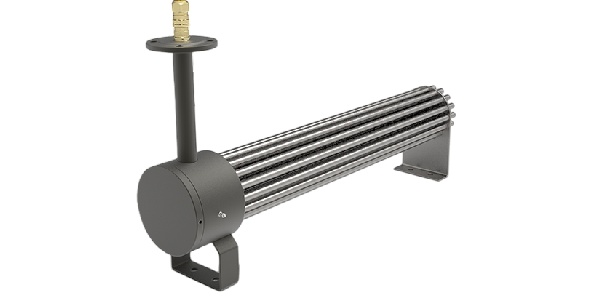

Погружной взрывозащитный нагреватель

Проточные взрывозащищенные нагреватели

Проточные нагреватели предназначены для нагрева жидкостей и газов под давлением. Их оболочка изготавливается из нержавеющей стали или специальных сплавов, что обеспечивает устойчивость к коррозии и агрессивным средам. Такие устройства используются для нагрева воды, мазута, дизельного топлива, газового конденсата, масел и термальных жидкостей. Степень защиты IP68 позволяет использовать их в условиях полного погружения в жидкость. Проточные нагреватели нашли применение в энергетике, нефтепереработке и химической промышленности, где требуется быстрый и безопасный нагрев сред.

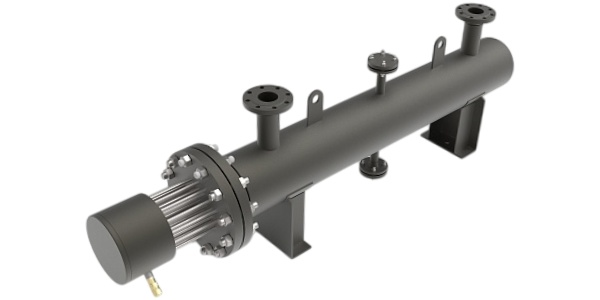

Проточный взрывозащитный нагреватель

Взрывозащищенные конвекционные нагреватели

Конвекционные нагреватели оснащаются аналоговыми или цифровыми термостатами, которые предотвращают перегрев и обеспечивают безопасность эксплуатации. Они используются для обогрева шкафов управления, защитных кожухов, блочно-модульных конструкций и приборных отсеков. Такие нагреватели эффективно защищают оборудование от конденсата и перепадов температур, что особенно важно в условиях холодного климата. Их применение актуально на объектах нефтегазовой и энергетической отраслей, где требуется поддержание стабильной температуры в электротехнических устройствах.

Взрывозащищенные ленточные нагреватели ЭНГЛ1Ех

Ленточные нагреватели ЭНГЛ1Ех представляют собой гибкие силиконовые ленты, предназначенные для использования во взрывоопасных зонах. Они изготавливаются из стеклонити с нагревательными жилами, покрытыми кремнийорганической резиной, что обеспечивает влагозащиту и устойчивость к агрессивным средам. Такие нагреватели способны поддерживать температуру до +180 °С и используются для подогрева трубопроводов, резервуаров и оборудования в химической, нефтегазовой и пищевой промышленности. Их гибкость и прочность позволяют легко адаптировать их под различные технологические процессы.

Взрывозащитная лента ЭНГЛ1Ex

Взрывозащищенные нагревательные кабели

Нагревательные кабели используются для защиты трубопроводов, резервуаров и оборудования от замерзания и поддержания температуры вязких сред. Они оснащены взрывозащищенной оболочкой, что позволяет использовать их в зонах с повышенным риском возгорания. Такие кабели широко применяются в нефтегазовой, химической и пищевой промышленности, где требуется надежный и безопасный обогрев.

Инфракрасные взрывозащищенные нагреватели

Инфракрасные нагреватели используются для локального обогрева помещений и оборудования. Они работают за счет излучения тепловой энергии, что позволяет эффективно нагревать поверхности без прямого контакта. Такие устройства применяются в зонах с повышенной взрывоопасностью, где требуется безопасный и энергоэффективный обогрев.

Взрывозащищенные нагревательные устройства в обязательном порядке сопровождаются технической документацией и сертификатами, подтверждающими их соответствие установленным стандартам безопасности. Сертифицированное оборудование обладает специальной защитой, что позволяет его безопасно эксплуатировать в зонах с повышенным риском возгорания или взрыва. Такие устройства соответствуют международным нормам, включая требования ГОСТ, что гарантирует их надежность и безопасность при использовании в опасных условиях.

Часто задаваемые вопросы:

Итог

Взрывозащищенные нагреватели — это критически важное оборудование для промышленных объектов с повышенной опасностью. Их эффективность напрямую зависит от правильного подбора типа устройства, соблюдения условий эксплуатации и соответствия международным стандартам безопасности. Грамотно выбранное оборудование обеспечивает стабильный технологический процесс, снижает риски аварий и повышает общую надежность производства.
